企业新闻 | 探地雷达技术在道路建设中的应用

探地雷达

       道路作为人们出行、物资运输的通道，和我们的生活密不可分，每时每刻都在为我们做出重要贡献。也因城市地下管网不断地快速扩张，地下开挖越来越多，地下空间越来越有限；大雨内涝、管道泄漏、路面塌陷的新闻也是屡见不鲜。大大影响了人民群众的生命财产安全。

       作为道路地下空间安全诊断专家，我们专注于利用探地雷达(GPR)技术，为城市道路、高速公路、机场跑道、桥梁基础等场景，提供地下空洞、塌陷、脱空、管线渗漏等隐患精准探测服务,为道路养护及其它地下安全隐患提供常态化技术支持。

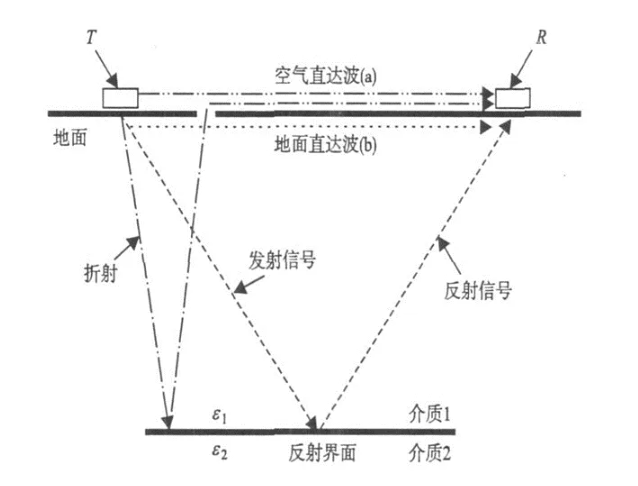

探地雷达（Ground Penetrating Radar, 简称GPR）是一种利用高频电磁波进行地下探测的方法，其工作原理是通过向地下发射高频电磁波，并接收反射回来的信号，根据信号的传播时间和强度，分析地下介质的分布情况。探地雷达具有无损、高效、精度高等特点，能够对公路路面、路基和排水系统进行全面检测。

探地雷达的特点

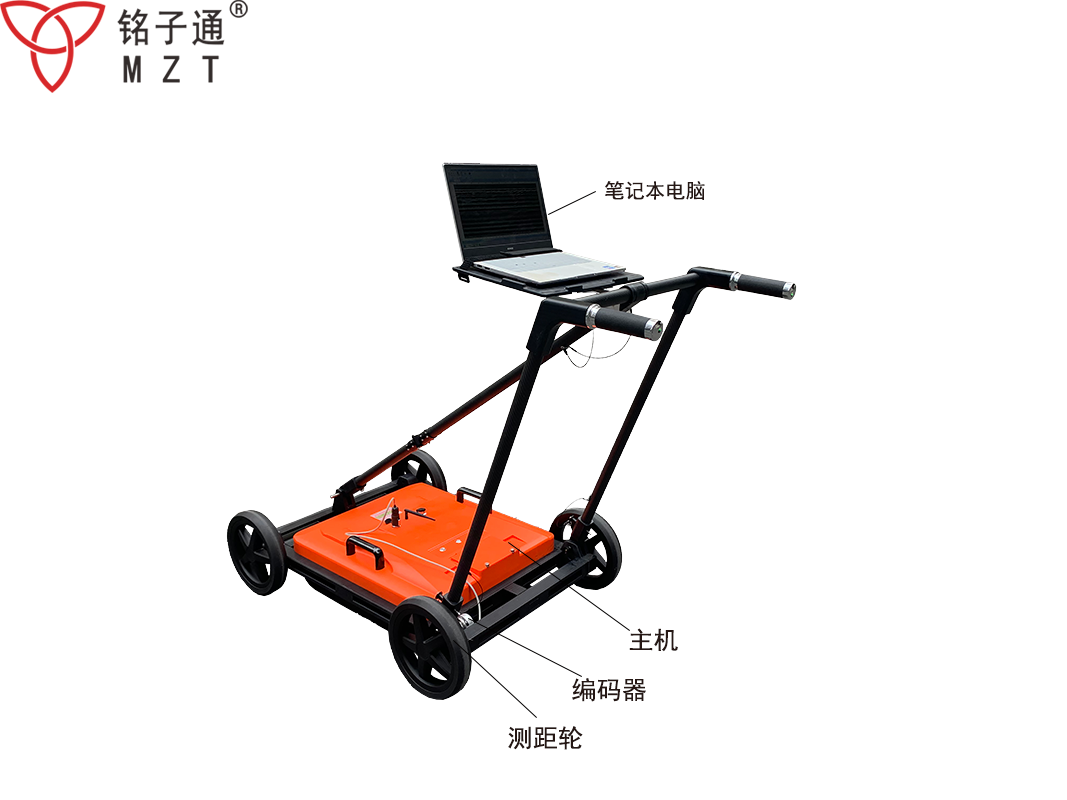

探地雷达

(一)探地雷达是一种非破坏性的探测技术，可以安全地应用于城市和正在建设中的工程现场。工作场地条件宽松，适应性强(属于轻便类的仪器)；

(二)抗电磁干扰能力强，可在城市内各种噪声环境下工作，环境干扰影响小；

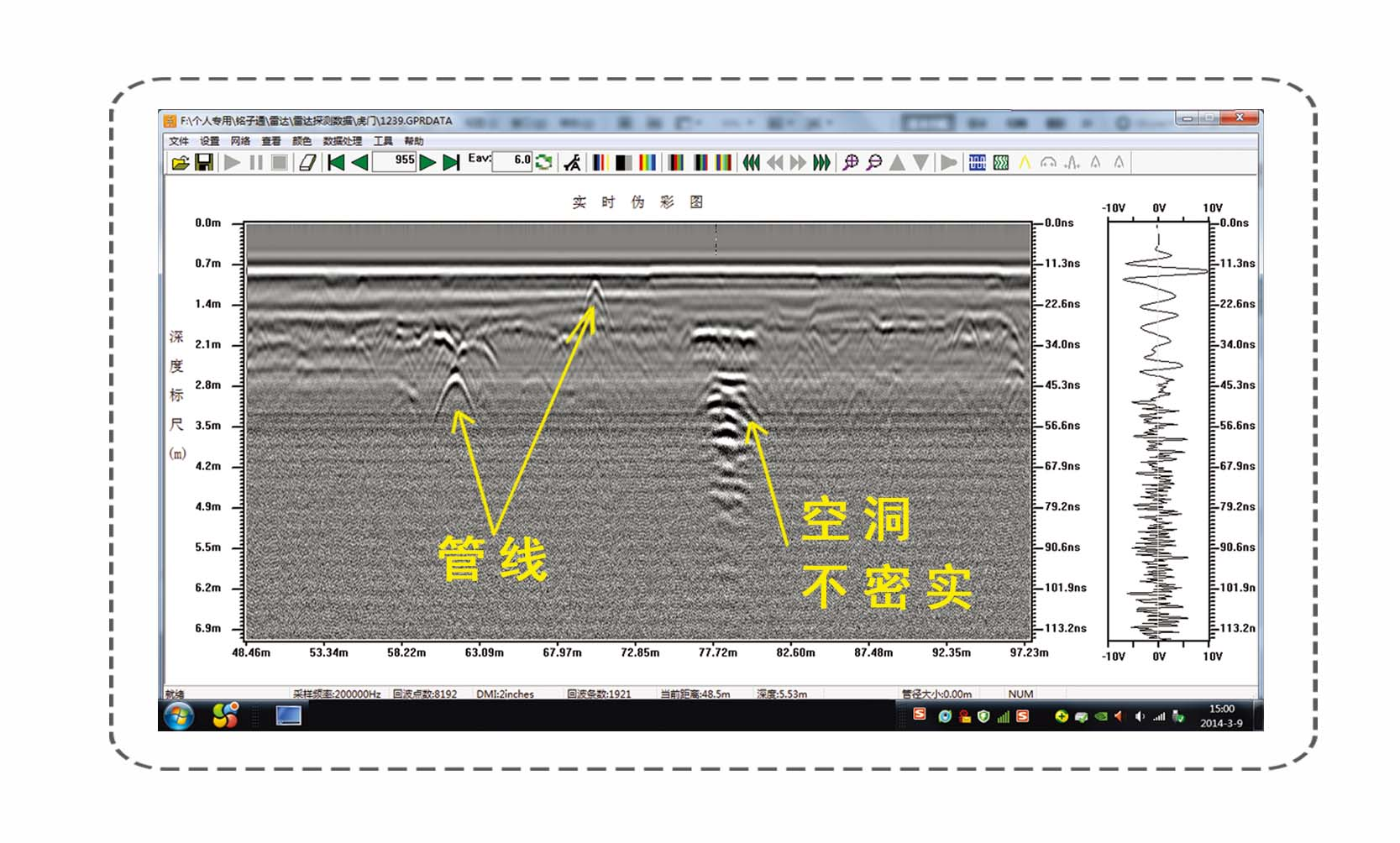

(三)具有工程上较满意的探测深度和分辨率，现场直接提供实时剖面记录图，图像清晰直观；

(四)便携微机控制数据采集、记录、存储和处理。

在我国在建隧道和地铁衬砌质量检测、公路路面路基质量检测、铁路路基质量检测方面有大量应用。

探地雷达在道路工程中的应用及工作流程

探地雷达具有无损、快速、连续、高精度、高分辨率、实时成像探测等特点，它在精确检测路面层厚度的基础上，可以成功地探测道路结构层病害，有利于道路的维护与保养，为交通部门提供了一种高效先进的无损检测手段，主要解决一下问题：

(一)施工期：检测沥青或水泥混凝土公路面层厚度和密度，及时监控质量，避免钻芯取样对路面造成的破坏;

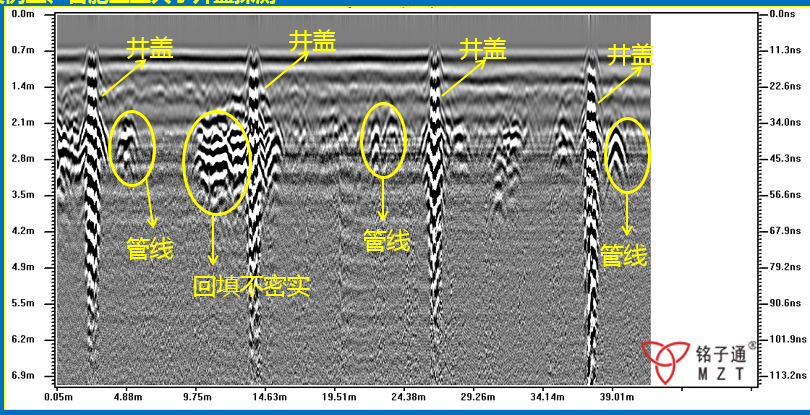

(二)使用期：定期普测、路面与路基调查(软弱路基段检测、路面陷落原因调查、基层和土基局部含水量过高和压实度不够的调查、脱空识别、沥青层的剥落识别等)、路面与路基裂缝的调查，方便管理部门及时掌握道路变化趋势，实施补救措施，并进行道路状况动态管理;

(三)养护期：检测面层间脱空、空隙和破碎区域范围，为公路养护提供可靠的依据。

探地雷达检测流程

      探地雷达检测流程主要有数据采集、数据处理、图像解释三步

      数据采集是所有工作的前提，是最关键的一步，采集数据的质量好坏决定后期处理解释的准确性。根据用途选择恰当中心频率的雷达天线，根据所需检测深度和分辨率选择合适的采集参数。

      数据处理是最重要的一步，也是最复杂最难的一步，不同的数据处理软件具有不同的调试方法，一定要选择最合适的处理参数。

      图像解释是最终结果，由于物探具有多解性，所以图像分析对解释人员的学识和经验很重要。
